Eng Maschinn kann op Zäit ukommen an ëmmer nach säi Produktiounsdatum verpassen, wann den Transformator, de Kompressor, de Killsystem, d'Fundament, den Hebeplang oder d'Servicebezuelungen net fäerdeg sinn. D'Utilitéitsplanung soll virun der Bestellung ufänken, net wann d'Installatioun ufänkt.
Publizéiert Spezifikatioune sinn e Startpunkt, net eng Planz Design
Maschinn Säiten hëllefen de Keefer d'Skala ze vergläichen, awer d'Finale Utilityfuerderung ännert sech mam gewielten Extruder, Stierkopf, Zuel vu Schichten, hydraulesche Package, Roboter, Schimmel, Killkreesser, Lecktester, Trimmen, Fërderer, Schleifmaschinn, Materialfeeder a lokal elektresch Konfiguratioun.
Déi folgend Beispiller kommen aus aktuellen Kinggle Produkt Säiten. Si weisen firwat eng Fabréck Utilities ronderëm d'tatsächlech Konfiguratioun misst Gréissten anstatt eng generesch "Blow molding Machine" Erlaabnis.
| Verëffentlecht Modell Beispill | Duerchschnëtt Energieverbrauch | Bléien Loft | Ofkillt Waasser |
|---|---|---|---|
| KGH30D 30 L duebel-Statioun Maschinn | 70-80 kW | 0,6 MPa; 1,8 m³/min | 0,2-0,3 MPa; 180 l/min |

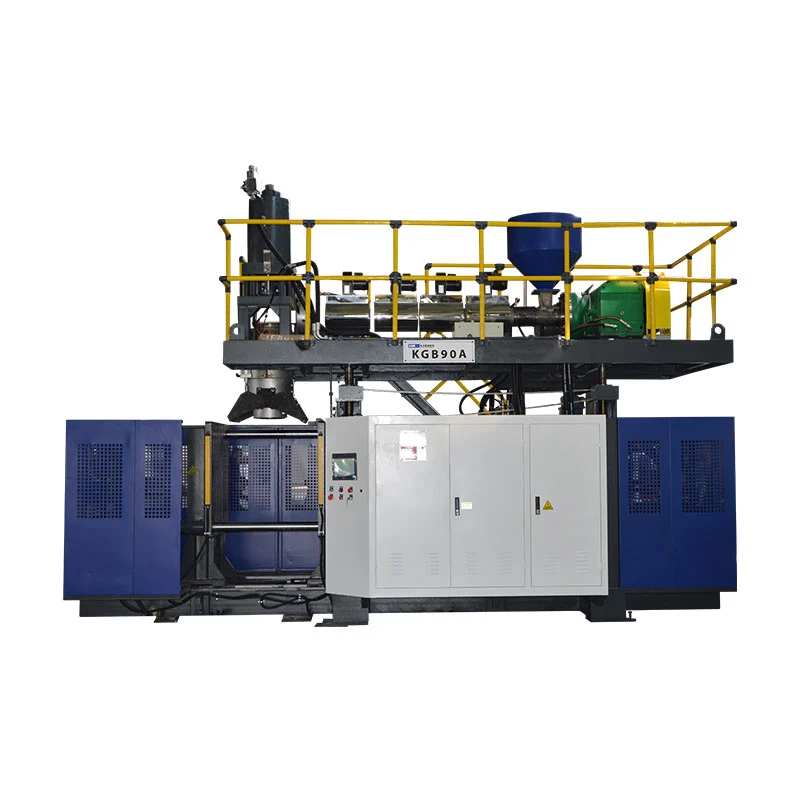

| KGB90AP 60 L Akkumaschinn | 35-45 kW | 0,8 MPa; 1 m³/min | 0,3 MPa; 90 l/min |
| KGS1000L-IBC Maschinn | 110-150 kW | 0,8 MPa; 2 m³/min | 0,3 MPa; 120 l/min |
Elektresch Kraaft: getrennt verbonne Laascht vun der Operatiounsfuerderung
Déi installéiert Laascht enthält Extrudermotoren, hydraulesch Pompelmotoren, Fass- a Stierheizungen, Killventilatoren, Kontrollkraaft, Wanddicke Kontroll, Roboteren an installéiert Hëllefsmëttel. Net all Laascht leeft am selwechte Moment mat voller Bewäertung, awer d'Planzverdeelungssystem muss nach ëmmer Start-, Heiz- a Spëtzbedéngungen ënnerstëtzen.
Confirméieren mat Kinggle
- Versuergungsspannung, Phase a Frequenz
- Total installéiert Kraaft an Haapttrennung Bewäertung
- Motor an Heizung Luede
- Schützend Äerdarrangement
- Cabinet Killmëttel an Ëmwelt Limite
- Ufuerderunge fir Spannungsstabilitéit
Confirméieren bannent der Fabréck
- Transformator Ersatzkapazitéit
- Kabelroute a Spannungsfall
- Breaker Koordinatioun a lokale Code
- Spärbar Isolatiounspunkt
- Generator Kompatibilitéit, wann zoutreffend
- Kraaft fir Chiller, Kompressoren an Hëllefsmëttel
Plan getrennt Meterung wann Dir zouverlässeg Produkt-Käschtedaten wëllt. E ganze Line Meter gëtt e méi nëtzlecht Resultat wéi d'Schätzung vun den Nummplacken, well et enthält Kompressor, Chiller, Grinder, Fërderband an Downstream Lasten.
Kompriméiert Loft: Drock eleng definéiert keng Kapazitéit
Schlagformen brauch Drock a Flow bei der Maschinn wärend aner Benotzer an der Planz funktionnéieren. E Kompressor kann den erfuerderlechen Drock bei gerénger Nofro erreechen, awer ëmmer nach erlaben den Drock ze kollapsen wann verschidde Maschinnen gläichzäiteg blosen.
Kaart de komplette Wee: Kompressor, Aftercooler, Dryer, Empfänger, Haaptheader, Drëpsen, Filteren, Reguléierer, Schlauch oder Päif Duerchmiesser, an d'Maschinnverbindung. Ëmfaasst Drockverloscht a gläichzäiteg Nofro. D'Loftqualitéit ass och wichteg; Waasser an Ueleg an Ventile a Produkt-Loftkreesser gedroen kënnen Ënnerhalt a Produktproblemer kreéieren.
Place en Drock Jauge bei der Maschinn Inlet. Wann e Defekt oder Alarm erschéngt, kann d'Team Drock op der Maschinn mam Drock am Kompressorraum vergläichen anstatt unzehuelen datt de Kompresser-Setpunkt d'Ausrüstung erreecht huet.
Killwaasser: spezifizéiert Temperatur, Flow, Drock a Qualitéit
E uginne Waasserfluss seet Iech net ob e Killsystem d'Hëtzt ewechhuelen kann. D'Ingenieursberechnung brauch och Versuergungstemperatur, Retourtemperatur, Ëmfeldbedingung, Waasserqualitéit, Schimmelkrees, Uelegkühler, Fudderhalskillung an d'Hëtztbelaaschtung vun Hëllefsausrüstung.
Entscheed ob Schimmel Waasser, Hydraulik-Uelegkillung an aner Kreesleef solle getrennt ginn. Benotzt Manifolds an Instrumenter, déi den Ënnerhalt individuell Circuiten isoléieren an iwwerpréiwen. Gitt strainer, Waasserbehandlung a Botzen Zougang passend zu der lokaler Waasserquelle.
Onbestänneg Ofkillung kann ausgesinn wéi e Maschinn- oder Rezeptproblem: Zykluszäitdrift, Deeler deforméieren nom Ausstouss, Dimensiounen änneren, Uelegtemperatur klëmmt, an d'Bedreiwer kompenséieren mat längerer Ofkillung. Rekord Inlet an Retour Temperatur an Drock während Akzeptanz sou d'Fabréck eng baseline huet.
Factory Layout: Design fir Operatioun, Ënnerhalt a Material Flux
D'allgemeng Arrangement Zeechnen soll an engem gréissere Produktioun-Zell Plang gesat ginn. Markéiert d'Maschinn, d'Schimmelännerungsroute, d'elektresch Schafdieren, d'hydraulesch Servicepunkten, d'Extruder Ewechhuele Wee, den Die-Kapp Zougang, d'Bedreiwer Positioun, d'Bewaacher, Plattformen, Trapen an Hebezon.
Füügt dann d'Material an de Produktfloss. Harz kann duerch d'Lagerung, d'Vermëttelen, d'Trocknung oder d'Mëschung passéieren ier et an den Hopper kënnt. Fäerdeg Deeler kënnen d'Deflashing, Trimmen, Lecktesten, Gewiicht, Etikettéierung, Inspektioun, Verpakung a Schrott zréck brauchen. Kinggle'sApplikatioun Bibliothéikweist wéi wäit Deelgréisst an Ëmganksbedierfnesser kënne variéieren.
Halt de Gaffeltruckverkéier ewech vu Kontrollkabinetten, Schläifen a Bedreiwerstatiounen. Bitt en onbegrenzte Wee fir Schimmel, grouss Komponenten an Noutzougang. Préift d'Dierbreet, d'Dach- oder d'Krankapazitéit, d'Dock Héicht an den Transportwee vum Ausluedepunkt op d'Fondatioun virum Versand.
Pre-Installatioun Checklëscht fir de Keefer a Fournisseur
| Gebiet | Informatioun ze afréieren | Beweis virum Versand |
|---|---|---|
| Maschinn Configuratioun | Modell, Schichten, Stierwen Kapp, Ofdréck, Roboter an Hëllefsmëttel | Ënnerschriwwen technesch Spezifizéierung |
| Elektresch | Spannung, Frequenz, installéiert Laascht, Haaptschutz, Verbindungspunkt | Elektresch Zeechnen a Kabel Zäitplang |
| Loft | Drock, Peak Flux, Qualitéit, Päif Gréisst a Verbindung | Utility Blat a Planzkapazitéit kontrolléieren |
| Waasser | Flow, Drock, Versuergungstemperatur, Qualitéit a Circuit Split | Ofkillungsschema a Chiller / Tuerm Berechnung |
| Zivilaarbecht | Maschinn Gewiicht, Laaschtpunkten, Anker, Pit oder Drainage wann néideg | Fondatioun Zeechnen a strukturell Genehmegung |
| Raum | Foussofdrock, Héicht, Service Minnen, Ofdréck änneren an Levée | Genehmegt Zell Layout |
| Logistik | Crate Dimensiounen, Ausluede Method, Dier a Wee | Rigging Plang |
| Akzeptanz | Produkt, Material, Schimmel, Tester, Utilities an Ausgabberechnung | Ausgemaach FAT / SAT Protokoll |
Benotzt Kinggle'sMaschinn Auswiel Guidefir den Deel an d'Ausgab als éischt ze definéieren. D'Utilitéitsplanung gëtt präzis nëmmen nodeems d'Ausrüstungskonfiguratioun mat där Aarbecht ugepasst ass.
Oft gestallte Froen
Ass duerchschnëttlech Energieverbrauch d'selwecht wéi verbonne Stroum?
Nee Duerchschnëtt Energieverbrauch beschreift eng Betribssystemer Schätzung, iwwerdeems verbonne Kraaft ëmfaasst de bewäerten elektresch Laascht datt considéréiert ginn muss wann d'Versuergung System Design.
Kann ech de Kompressor eleng aus dem Loftdrock vergréisseren?
Nee De Kompressor an d'Verdeelungssystem muss den erfuerderlechen Drock a Flux bei der Maschinn ënner simultaner Planzbedarf ubidden.
Definéiert d'Kühlwasserfloss eleng d'Chillergréisst?
Nee Chiller Auswiel hänkt och op Fourniture an Retour Temperatur, Hëtzt Laascht, Ëmfeld Konditiounen, Waasser Qualitéit, Schimmel Kreesleef an Hëllef Equipement.
Wéi vill Spillraum soll ech ronderëm d'Maschinn verloossen?
Benotzt de Projet allgemeng Arrangement Zeechnen an erlaben fir Cabinet Dieren, Ënnerhalt Zougang, Plattformen, Ofdréck Ännerungen, Komponent Ewechhuele, Levée a sécher Bedreiwer Bewegung.
Wéini soll d'Utility Planung ufänken?
Fänkt un virun der Bestellung, sou datt déi lescht Maschinnkonfiguratioun, Fabrécksinfrastruktur, Liwwerroute an Akzeptanzplang zesummen iwwerpréift kënne ginn.
